Mehrstufige Inlinepumpen

Mehrstufige Inlinepumpen von EDUR zeichnen sich durch ihre kompakte und vor allem vertikale Bauform aus. Sie werden insbesondere zur Erreichung hoher Förderdrücke eingesetzt.

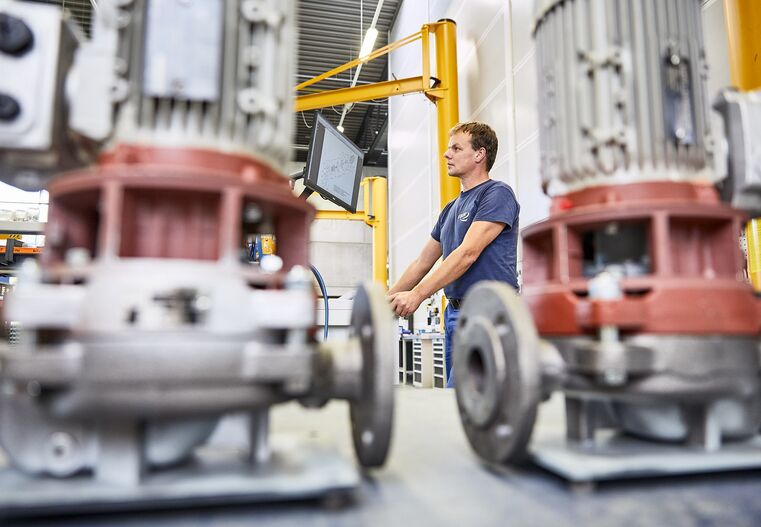

EDUR-Pumpen | Mehrstufige Inlinepumpen

Einsatzbereiche und Fördermedien

EDUR-Pumpen | Mehrstufige Inlinepumpe CV-Serie

Unsere mehrstufigen EDUR-Inlinepumpen werden in ganz unterschiedlichen Bereichen eingesetzt. Sie finden u.a. Anwendung in der Wassertechnik, in der Kältetechnik, in der Energietechnik, in der industriellen Reinigungstechnik und in der allgemeinen Industrietechnik. Sie kommen insbesondere dort zum Einsatz, wo höhere Förderdrücke benötigt werden und eignen sich zur Förderung von reinen oder leicht verunreinigten Flüssigkeiten.

Varianten der mehrstufigen EDUR-Inlinepumpe

Unsere bewährten Baureihen für mehrstufige Inline­pumpen heißen CV und ECV. Die Pumpen in vertikaler Bauweise stellen wir aus Edelstahl (V2A und V4A) her. Die Wellenabdichtung ist als einfach- oder doppelwirkende Gleitringdichtung erhältlich. Kundenspezifische Konfigu­rationen setzen wir je nach Bedarf gerne für Sie um. Da­rüber hinaus sind spezielle Abnahmen aller Klassifika­tionsgesellschaften und Werkszeugnisse jeder Zeit möglich.

Produktvorteile

Wie alle EDUR-Pumpen zeichnen sich unsere mehrstufigen Inlinepumpen durch ihre Effizienz, Wirtschaftlichkeit und Zuverlässigkeit aus. Darüber hinaus ergeben sich weitere Produkt­vorteile sowie technische Eigenschaften, die im Folgenden aufgeführt sind:

  • Achsschubfreie offene oder entlastete geschlossene Laufräder
  • Kompensation der Radialkräfte durch Kombination von beschaufeltem Leitrad und Ringgehäuse
  • Niedrige NPSH-Werte
  • Ausgezeichnetes Regelverhalten
  • Größe des Druckstutzens optimiert für geringe Rohrreibungsverluste und Geschwindigkeitshöhendifferenz
  • Schutz vor Trockenlauf
  • Vakuumbetrieb möglich
  • Vielfältige Anschlussvarianten (Flansch, Clamp u.a.)
  • Einsatz von Sensorik zur Betriebsüberwachung möglich
  • Montagefreundlich
  • Wartungsfreundlich

Technische Daten

  • Fördermenge: max. 120 m³/h
  • Förderhöhe: max. 342 m
  • Zulässiger Betriebsdruck: bis 35 bar
  • Temperatur: -30 °C bis +140 °C
  • Viskosität: bis 115 mm²/s

Downloads

Kennlinien­diagramme

EDUR-Pumpen | Kennliniendiagramm für Mehrstufige Inlinepumpe 50Hz
EDUR-Pumpen | Kennliniendiagramm für Mehrstufige Inlinepumpe 60Hz
